Forjas certificadas por ABS: lo que necesitan los astilleros antes de pedir piezas marinas

Un astillero rechaza un eje de hélice forjado durante una inspección entrante. La química es correcta, los resultados de tracción son correctos y el certificado del molino parece completo. Lo que falta es la firma del inspector ABS en el registro de prueba, por lo que el pozo no puede ingresar a una embarcación clasificada sin una concesión o una repetición de la prueba. Esa brecha puede agregar de tres a cinco semanas al cronograma de una nueva construcción, y la forja en sí es perfectamente sólida.

Las piezas forjadas con certificación ABS no son simplemente piezas forjadas con un informe de prueba adjunto. Son componentes fabricados bajo un acuerdo de inspección con la American Bureau of Shipping, donde se verifica el grado del material, el calor del acero, la ruta de forjado, el cupón de prueba, los registros de tratamiento térmico y las dimensiones terminadas contra las Reglas ABS para Materiales y Soldadura. El certificado es el último paso de esa cadena, no la totalidad.

Esta guía cubre lo que confirma el certificado, qué piezas forjadas normalmente lo necesitan, cómo los pasos de la encuesta se ajustan a una ruta de producción normal y los puntos de falla que causan la mayor parte del retrabajo.

Lo que realmente confirma un certificado ABS sobre una forja

El ABS funciona en dos niveles y confundirlos provoca la mayoría de los retrasos. La primera es la aprobación del fabricante, mediante una aprobación de obra o evaluación de fabricación que confirma que la planta, el control de procesos y las instalaciones de pruebas se adaptan al alcance que se suministra. El segundo es la certificación del producto individual, donde un inspector verifica que un artículo o lote específico se haya fabricado con un grado aceptado, probado según sea necesario y rastreable hasta su calor de acero.

Para los ejes, ABS reconoce los grados de forjado del Grado 2 al Grado 5, con un límite elástico creciente y un control más estricto de la química y el tratamiento térmico a medida que aumenta el grado. Las piezas estructurales y de retención de presión siguen capítulos de reglas separados. Un grado más alto no es automáticamente mejor: un pozo de Grado 5 exige un control más estricto del horno, y cualquier desviación en el registro de tratamiento térmico se convierte en un riesgo directo para la certificación.

¿Qué piezas forjadas normalmente necesitan certificación ABS?

En una embarcación clasificada, el requisito sigue a la función. Los componentes cuyo fallo costaría la propulsión, la dirección o un límite de presión son los que ABS espera ver bajo estudio.

• Ejes de hélice, ejes intermedios, ejes de bocina y ejes de empuje
• Mechas de timón, pivotes de timón y componentes de soporte de timón
• Acoplamientos y novias forjadas que forman parte de la línea de ejes.
• Pernos, espárragos y tuercas hidráulicas marinas para acoplamientos y conjuntos de timón
• Engranajes, piñones y ejes para cajas de cambios de propulsión principal
• Maquinaria de cubierta y componentes de amarre cuando la notación lo requiera

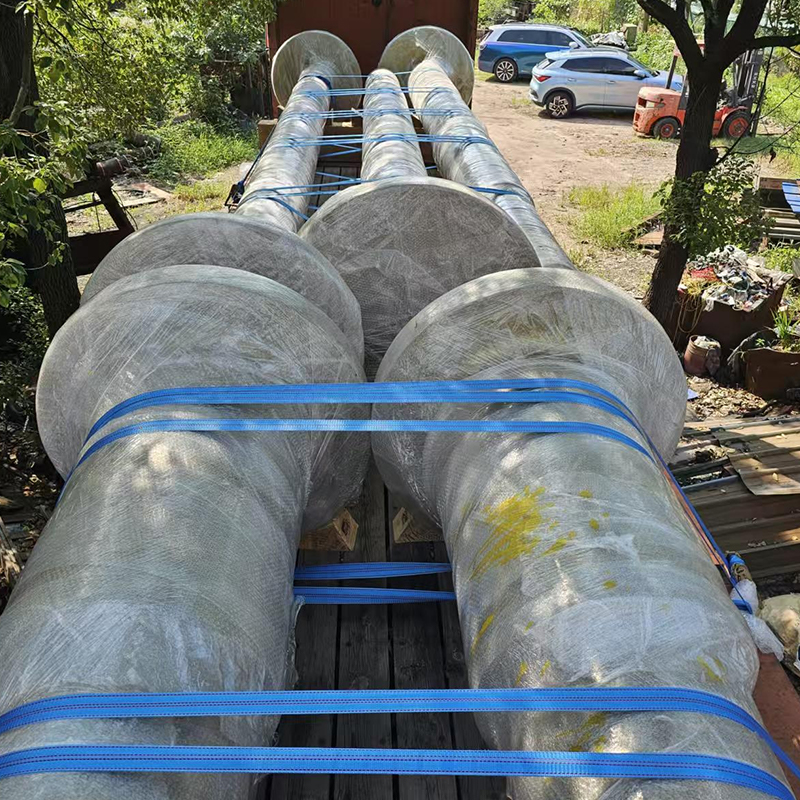

Piezas forjadas de ejes de hélice para embarcaciones marinas clasificadas Eje de hélice C45E forjado para transmisiones marinas críticas, con 10.500 kg de peso y grandes dimensiones; Verifique las necesidades de la encuesta antes de realizar el pedido. Ver producto →

Las partes fuera de la cadena de propulsión y dirección reciben un tratamiento diferente. Es posible que un eje de bomba o un soporte forjado no necesite ninguna certificación de unidad, o solo un certificado de material, según la notación de clase y el estado de la bandera. Resuelva esa cuestión antes de realizar la orden de compra, no después de terminar la falsificación. Una visión más amplia de la misma familia se encuentra en nuestra Forjas para maquinaria naval y portuaria. rango.

La ruta de la encuesta desde la orden de compra hasta la entrega

La certificación es una secuencia y cada paso se bloquea en el siguiente. Adelantarse rara vez ahorra tiempo.

1. Verificación de reglas y revisión del dibujo: confirme la notación de clase, la calificación requerida, el cronograma de pruebas y cualquier temperatura de prueba de impacto antes de que se publique el dibujo.
2. Selección del acero: cada calor debe ser rastreable y, cuando sea necesario, producido por una fábrica autorizada. Una calificación similar de una fuente no aprobada no se puede corregir únicamente con una prueba.
3. Forjado: se registran la relación de reducción, el rango de temperatura de forjado y el número de recalentamientos. La reparación de soldadura no es una decisión del taller; Necesita aprobación previa y normalmente un tratamiento térmico repetido.
4. Tratamiento térmico: normalización o enfriamiento y revenido al grado, con gráficos del horno, posición de carga y registros de termopares mantenidos para el paquete de certificación.
5. Cupón de prueba: tomado de una prolongación sobre la forja, o de una sonda forjada por separado y dada la misma relación de reducción y tratamiento térmico que la pieza que representa.
6. Ensayos presenciados: ensayos de tracción, impacto y dureza realizados en presencia del perito o bajo régimen de vigilancia acordado para obras aprobadas.
7. Examen y verificación dimensional: examen ultrasónico hasta el nivel de aceptación requerido, inspección con partículas magnéticas en superficies terminadas cuando se especifique y un informe dimensional contra el plano aprobado.
8. Marcado y emisión de certificados: número de calor, grado, identidad de la pieza y sello del topógrafo aplicado para que la trazabilidad sobreviva al mecanizado y la pintura.

Puntos de inspección que los compradores deben bloquear antes del lanzamiento

La mayoría de las disputas sobre piezas forjadas certificadas por ABS se remontan a detalles acordados demasiado tarde. Vale la pena escribir estos artículos en la orden de compra.

• Coincidencia de calificación: la calificación del dibujo debe coincidir con una calificación aceptada para esa solicitud. Subir de grado cambia los requisitos de impacto y el control del horno.
• Posición del cupón de prueba: los cupones normalmente provienen de una prolongación en la dirección de la tensión principal de trabajo, no del cuerpo de la pieza.
• Alcance de la prueba: prueba de tracción por calor, prueba de impacto a la temperatura de diseño y estudio de dureza en toda la sección donde la norma lo requiere.
• Nivel y cobertura del examen: acuerde el plan de escaneo, el estándar de referencia y el formato de informe de antemano, o es posible que la pieza necesite un segundo examen después del mecanizado preliminar.
• Política de reparación: no se permiten reparaciones de soldadura sin aprobación y no se mezclan indicaciones de superficies sin un procedimiento documentado.
• Tolerancia de mecanizado: ya que las tolerancias de forjado y acabado son cosas diferentes. Deje suficiente stock para el examen y el mecanizado final sin cortar por debajo de la sección especificada.
• Conjunto de documentación: certificado, planos del horno, informes de pruebas, informes de examen e informe dimensional, todos con referencia cruzada a la revisión del plano.

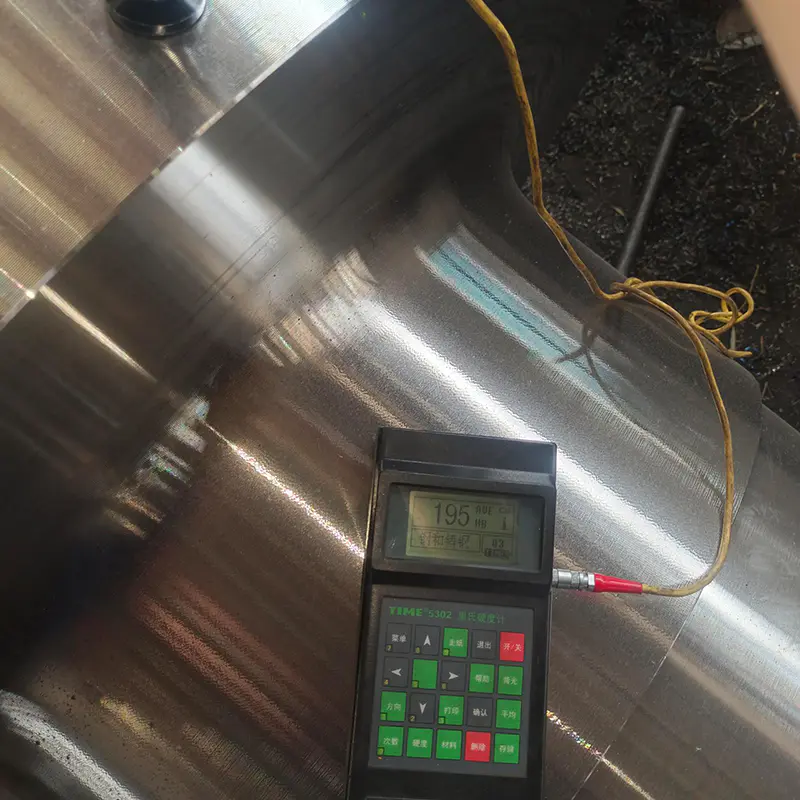

Forjas de eje intermedio marino en acero C45E Forja de eje intermedio C45E, 12.100 kg, con tratamiento térmico y mecanizado de precisión; acordar los registros de pruebas y tratamientos al principio de la orden de compra. Ver producto →

Los registros de tratamiento térmico suelen ser la parte más débil del expediente de un proveedor. Nuestro resumen de los conceptos basicos del tratamiento termico de metales Explique qué parámetros un topógrafo querrá ver.

Por qué se rechazan o retrasan las piezas forjadas con certificación ABS

En la práctica, los rechazos rara vez se deben a una prueba de tracción fallida. Provienen de lagunas en la evidencia.

• Un certificado que cubre el calor del acero pero no el artículo individual, lo que rompe la trazabilidad unitaria.
• Un cupón de prueba forjado con un calor diferente o con un tratamiento térmico diferente al de la pieza terminada.
• La dureza se dispersa más allá del límite de la regla, lo que indica una transformación incompleta durante el enfriamiento.
• Pruebas de impacto a temperatura incorrecta o con la orientación incorrecta de la muestra.
• El examen ultrasónico se realiza antes del tratamiento térmico final, por lo que los resultados ya no representan la condición entregada.
• Faltan gráficos del horno o un registro de carga que no puede vincular la pieza a un ciclo específico.
• Reparación de soldadura no autorizada descubierta en el estudio final.
• Marcado perdido durante el mecanizado, sin dejar posibilidad de conectar la pieza terminada con su certificado.

Cada uno de estos es barato de prevenir y costoso de corregir. Una vez que se termina de mecanizar un eje, volver a realizar la prueba generalmente significa desechar material o negociar una concesión.

Plazo de entrega, costo y valor de una obra aprobada

La certificación conlleva un costo real: material adicional para cupones, asistencia de inspectores, solicitudes adicionales y una carga de trabajo de documentación que se ejecuta en paralelo con la producción. Para un primer artículo, espere de una a tres semanas de plazo de entrega adicional. En pedidos repetidos producidos bajo un acuerdo de trabajo aprobado, eso puede reducirse a unos pocos días porque la inspección pasa a ser de vigilancia en lugar de asistir a cada prueba.

La mejor palanca es elegir un falsificador que controle toda la cadena internamente. Cada proceso subcontratado es otra entrega de trazabilidad y otra posibilidad de que los registros lleguen incompletos.

ACE Group fabrica componentes forjados en unas instalaciones de 55 acres en Jiangsu con más de 50.018 metros cuadrados de espacio de producción cubierto, que se pusieron en marcha en noviembre de 2025. El taller utiliza electrohidráulicos de 3, 5 y 15 toneladas y máquinas laminadoras de anillos verticales de 1 y 1,5 metros, respaldadas por hornos de calentamiento a gas, hornos de resistencia al tratamiento térmico, tanques de enfriamiento, equipos de endurecimiento por inducción y centros de mecanizado. La forja, el tratamiento térmico, el mecanizado, la fabricación mediante soldadura y el recubrimiento de superficies se encuentran bajo un único sistema de calidad, que mantiene intacta la trazabilidad del número de calor desde la entrada del acero hasta el envío.

Piezas forjadas de mechas de timón para sistemas de dirección marinos Piezas forjadas pesadas de mecha de timón en 316L, 45E y 40Cr, por ejemplo 8700 kg y D522 × 6002 mm, suministradas según el plano para revisión de clase. Ver producto →

Los ejes, los componentes del timón, las bridas y los pernos forjados, los engranajes en bruto y las piezas personalizadas no estándar se suministran según el plano, con registros de pruebas y tratamientos preparados para la revisión de clase. Cuando la notación, la calificación y el calendario de pruebas se confirman en la etapa de cotización, el camino a la certificación se vuelve predecible.

Las piezas forjadas con certificación ABS tienen éxito o fracasan en la preparación más que en la calidad del acero. Establezca la calificación, el cupón de prueba, el nivel de examen y la documentación establecida antes de que se vierta la primera manga, y el topógrafo se convierte en un punto de control en una ruta planificada en lugar de un obstáculo al final de la misma.
